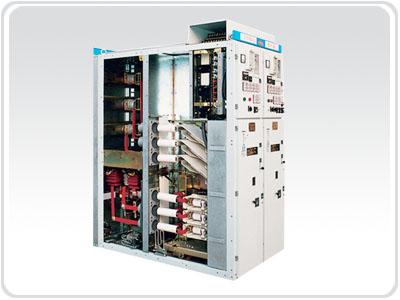

KYN-7.2鎧裝型移開式交流金屬封閉開關設備
發布時間：2009/10/2
游覽量3887
本開關柜為高壓限流熔斷器和真空接觸器回路，用于3.6-7.2kV系統作為控制電動機、保護變壓器、分合電容器等，一般用于1200kW以下的電動機和1600kVA以下的變壓器控制回路。
主要結構特點:
本開關柜采用鍍鋅鋼板拼裝結構，防腐蝕性好，精度高;真空接觸器與熔斷器配合，控制性合理，保護性好;手車采用雙回路落地式，占地面積小，定位精度高，互換性強;采用關門操作，機械閉鎖安全可靠，“五防”完善。分為柜體和可移開部分（手車）兩部分。
1.柜體
殼體為組裝式結構，各零件的連接采用凹凸配合，柜體的轉交處采用專門設計的三維定位支撐，既保證了裝配精度，克服了焊接變形，又具有足夠的強度。本設備為雙回路左右并列布置，即一臺開關柜內有兩個FC回路；每個回路分別用接地金屬隔板分隔成手車室、繼電器室、電纜室、主母線室。殼體及各室間的防護等級達到IP40。
2.手車
手車裝配有高壓限流熔斷器和真空接觸器，當系統中的任意一相出現大的短路電流時，熔斷器快速熔斷，推動行程開關，將接觸器分閘，切斷故障，同時閉鎖合閘回路。手車底部裝有四個可翻轉的滾輪，中部裝有固定滾輪和接地裝置，手車具有檢修方便、移動靈活等特點。

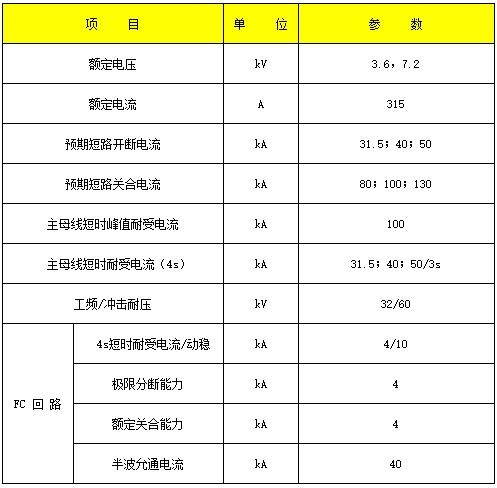

基本技術參數:
