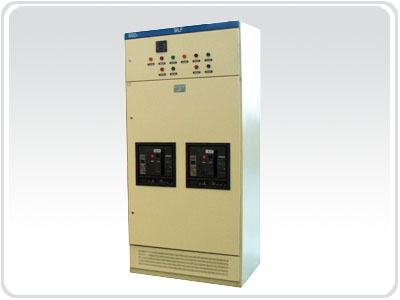

GGD型交流低壓配電柜

您當前的位置：首頁

產品展示

GGD型交流低壓配電柜

發布時間：2009/10/2 游覽量4165

GGD型交流低壓配電柜適用于發電廠、變電廠、廠礦企業等電力用戶作為交流50Hz，額定工作電壓380V，額定工作電流至3150A的配電系統中，作為動力、照明及配電設備的電能轉換、分配與控制之用。

GGD型電壓配電柜符合IEC439《低壓成套開關設備和控制設備》，GB7251.1《低壓成套開關設備》等標準。產品具有分斷能力高、動熱穩定性好，結構合理，電器方案完善，系列性、適用性強等特點。

主要結構特點：
1、構架用8MF冷彎型鋼材局部焊接拼裝而成，其剛性及承載能力均達到電器元件的安裝要求，構架上分別有按E=20mm及E=100mm模數排列的安裝孔，以提高產品裝配的通用性；
2、主母線排列在柜的上部后方，采用的ZMJ型母線夾為積木式組合結構，用高阻燃PPO合金材料熱注成型，機械強度和絕緣強度高，能承受50kA和峰值105kA動、熱穩定沖擊力，長期允許溫度可達120℃。
3、柜正面采用強度較高的整門結構，后面為對稱式雙門結構。既解決直接觸電的防護又提高了整體美觀和強度，也便于制造廠形成標準化生產。
4、柜門采用鍍鋅大強度鉸鏈與構架相連，安裝及拆卸方便。
5、裝有電器元件的儀表門用多股軟銅線與構架相連。柜內的安裝與構架間用接地滾花螺釘連接，構成完整的接地保護電路。
6、柜體前后、頂面及兩端的防護等級達到IP30，也可根據用戶的要求在IP20~IP40之間選擇。
7、為加強通風和散熱，在柜體的下部、后上部和頂部均有通風散熱孔，使柜體在運行中形成自然通風道，有較好的散熱性能。散熱孔用鋼絲網板加封，以保證柜體的防護等級。
8、柜體的頂蓋，可在需要時拆除，便于觀察主母線的裝配和調整。柜頂的四角裝有吊環，便于起吊及裝運。
9、柜體被覆層采用聚脂桔形烘漆噴涂，消除眩光，且附著力強，柜內的安裝件經鍍鋅鈍化處理，提高了“三防”性能。

10、架外型尺寸

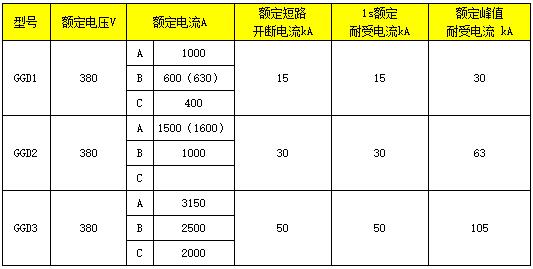

　 基本技術參數：　
