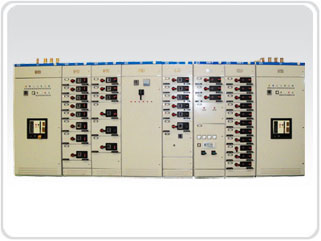

裝置適用于發電廠、石油、冶金、紡織、化工、高層建筑等行業的配電系統。在大型發電廠、石化系統等自動化程度高，要求于計算機接口的場所，作為三相交流頻率為50（60）Hz，額定工作電壓為380V(400)、(600),額定電流為4000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。裝置的設計符合下列標準:IEC439：低壓成套開關設備和控制設備；GB7251.1：低壓成套開關設備；JB/T9661：低壓抽出式成套開關設備。
主要結構特點:
1、主構架采用8MF開口型鋼亦可以用C型材，結構為拼裝式，主構架上均有安裝模數孔E=20mm
2、裝置各工功能室嚴格分開，其隔室主要分為功能單元室、母線室和電纜室，各單元的功能作用相對獨立。
3、裝置沒有采用將水平主母線置于柜頂?shù)膫鹘y(tǒng)設計，使電纜室上下均有出線通道，解決了老產品無法上出線的難題。
4、功能單元
1）一個抽屜為一個獨立的功能單元。
2）抽屜分為二分之一單元、一單元、一又二分之一單元、二單元、三單元五個尺寸系列，回路的額定電流在400A及以下。
3）功能單元的抽屜可以方便的實現互換
4）裝置的每柜內可以配置11個一單元的抽屜或22個二分之一單元的抽屜
5）抽屜面板有合、斷、試驗、抽出等位置的明顯標志，抽屜設有機械聯鎖裝置。
5、饋線柜和電動機控制柜設有專用的電纜隔室，功能單元室與電纜隔室內電纜的連接通過轉接或轉接銅排實現，既提高了電纜的使用可靠性，又極大的方便了用戶對電纜的安裝與維修。
6、裝置的功能單元輔助接點對數一單元及以上的為32對，1/2單元的為20對，能滿足自動化用戶和與計算機接口的需要。
7、以抽屜為主體，同時具有抽出式和固定式，可以混合組合，任意選用。
8、裝置按三相五線和三相四線制設計，設計部門和用戶可以方便的選用PE+N或PEN方式。
9、柜體的防護等級為IP3X、IP4X，可以按用戶需要選用。

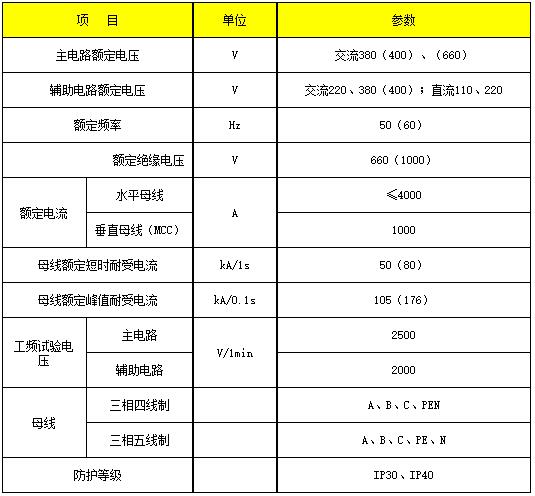

基本技術參數:
