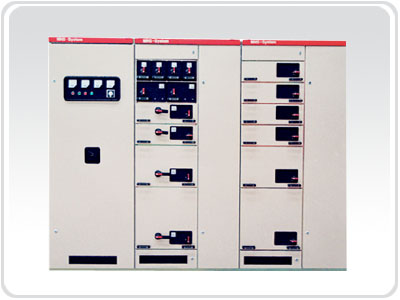

MNS-Ⅱ低壓抽出式開關柜

發布時間：2009/10/2 游覽量4494

MNS-Ⅱ系統是采用標準模件由工廠組裝的低壓抽出式開關柜裝置，符合IEC60439-1、GB7251.1、JB/T9661等低壓電氣標準。適應于交流50（60）Hz、額定工作電壓≤660V、額定電流5500A以下的供配電系統中，作為電能分配、轉換、控制和無功功率補償之用。

MNS-Ⅱ低壓開關柜包括固定技術和抽屜技術。骨架及內部安裝件均可采用敷鋁鋅板加工；產品技術先進、性能可靠，已經廣泛應用于電力、石油、化工、冶金、市政建設、建筑等領域。

主要結構特點：
1、骨架采用優質的冷扎鋼板或進口的敷鋁鋅鋼板折彎而成，按E=25MM 模數作為最小基本單位，用8.8級自攻鎖緊螺釘，組裝成各種柜形結構和功能單元。
1）設計緊湊：以較小的空間能容納較多的功能單元。
2）結構通用性強，組裝靈活：以25 mm為摸數的C型型材能滿足各種結構形式、防護等級及使用環境的要求。
3）采用標準模塊設計：分別可組成保護、操作、轉換、控制、調節、測定、指示等標準單元，用戶可根據需要任意選用組裝。以200余種組裝件可以組成不同方案的柜架結構和抽屜單元。
2、防護等級
產品外殼防護等級：IP3X（標準型）、IP31、IP4X、IP43、*IP5X、*IP54（*因防護等級過高，應與制造商協商）
3、抽屜單元
抽出式開關柜寬度為1000、800和600；抽屜單元安裝總高度為72E（E=25mm），每柜最多可裝36個抽屜單元；雙面操作柜最多可裝７２個抽屜單元。
抽屜單元有7種類型：8E/4、8E/2、8E、16E、24E

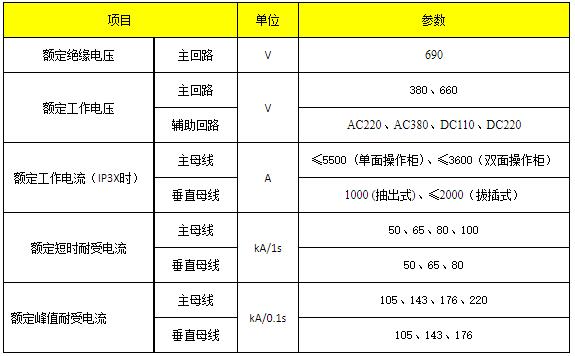

　 基本技術參數:
